管道安裝補償器是為了管道運行主體的有效拉縮變形，以吸收由熱脹冷縮等緣由而產生的尺寸變化，不同的對支架也有不同的請求，下面就是華威為大家引見的4種支架。

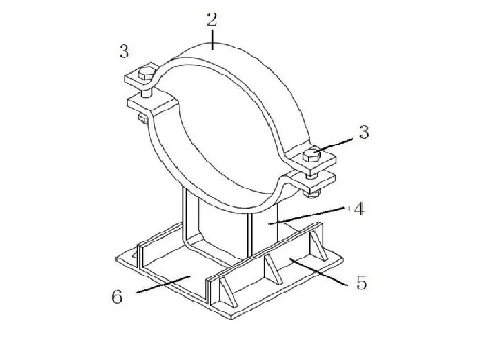

1、主固定支架

主固定支架是安裝在具有一個或者幾個無約束波紋管伸縮節的管系上，它必需接受由與它相連接的每一管段上所施加在它上面的力和力矩。如管道內介質壓力產生的壓力推力（盲板力），使波紋補償器產生額定移位所需的力和力矩，以及由可調導向支架、定導游向支架所產生的摩擦力，還有管線和介質的重量，流體沖擊力等。那么當我們選用無約束波紋補償器時，在下述狀況 下必需設置主固定支架：

1) 管道盲端

2) 介質流向改動處

3) 管道分支處

4) 管道變徑處

5) 兩個波紋補償器之間的管道上截止閥或減壓閥處。

2、固定支架

在這里我們所說的次固定支架就是用來接受的除去壓力推力（盲板力）之外的一切載荷。那么關于直管段來說，次固定支架通常是為了把兩個固定支架之間較長的管段分割成若干管段單元，以便每個管段之間只設置一個波紋補償器，以保證波紋補償器可以正常工作。

3、導向支架

之所以在管路中設置導向支架，就是為了保證波紋管伸縮節沿規則的方向移位，并避免管路失穩的作用，普通的導向支架設計強度按10%-15%的管道內介質壓力推力思索。在僅有軸向移位的管段上，導向支架只允許軸向移位而限制其它方向的移位，這種支架稱為普通導向支架，關于帶橫向移位和偏轉的管段時，除軸向移位外，還應在橫向留出適宜的附加裕量，以允許一定幅度的橫向移位和偏轉，這種導向支架稱為平面導向支架。

4.導向支架間距

在只要軸向移位的場所，導向支架的間距可如下設置：普通引薦，使伸縮節靠近一個固定支架，第一個導向支架與波紋補償器端面的間距不超越管徑的4倍。這種布置方式既能夠使移位得到正確的導向，又可使伸縮的兩端得到恰當?shù)闹С小５诙€(gè)導向支架與第一個導向支架的間距不超越管徑的14倍。
