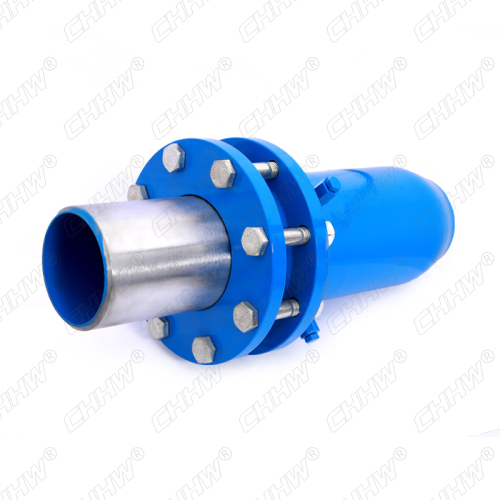

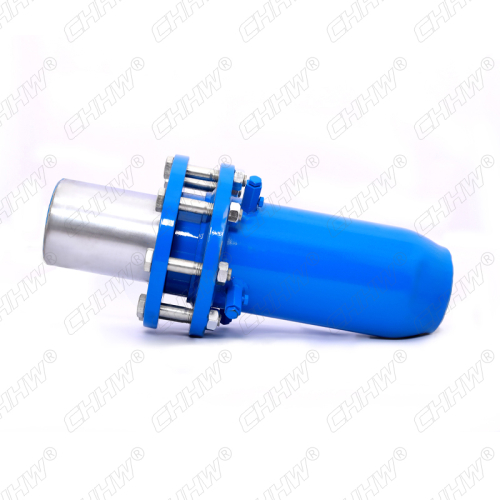

【產品別名】：注填自維護式旋轉補償器(免維護補償器 填料式補償器)

【產品規格】：DN80~1000mm

【產品認證】：出廠檢測

【工作壓力】：0.6~2.5Mpa

【工作溫度】：-40℃~600℃

【生產周期】：3~5天

全國統一服務熱線：400-077-8988

產品概述

　　注填式套筒補償器采用新型的密封材料柔性石墨環，其具有強度大，摩擦系數小(0.04~0.10)，不老化，效果好，維修方便等特點。適用于熱水、蒸氣、油脂類介質，通過滑動套筒對外套筒的滑移運動，達到熱膨脹的補償套筒式補償器適用于介質工程壓力≤2.5MPa,介質溫度-40℃~600℃。

　　注填式套筒補償器的使用壽命大，疲勞壽命與管道相當?；瑒颖砻娼?jīng)特殊處理，在鹽水、鹽溶液等環境下耐腐蝕性能好，比奧氏體不銹鋼高50倍以上。同時，多年后因磨損導致密封效果減弱時，可再次緊固法蘭，增強密封性能，也可將螺栓松開，取下壓圈，再裝進一層或兩層密封環，壓緊壓圈，繼續使用。

　　套筒式補償器對氯離子含量無要求，特別適用于介質或周圍環境氯離子超標的系統上。

　　注填式套筒補償器分單向型和雙向型補償結構，雙向型特點是不論介質從補償器何端流入，其補償器兩端的滑動套筒總是自由滑動，達到雙向補償作用，增大補償量。

　　直埋型套筒式補償器能直埋于地下，安裝時可不設置維修井，工程造價低。

注填自維護式旋轉補償器-特點

密封性能好，不易泄露。

容易加工，方便操作。

兩邊均為法蘭連接，具有良好的防拉脫功能。

接觸面強度大，摩擦系數小，良好的耐老化性能。

該產品特點無推力、補償量大、自維護。

注填自維護式旋轉補償器-優點

通過內套沿管道軸線方向中相對的滑移運動，吸收管道的熱態伸長的冷熱縮短，來釋放管道的熱應力。

特種密封劑通過止回注料咀注入，使內處套之間在平衡的密封壓力下實現滑動密封。

依靠導向軸承承受管道的側向力，實現內、處套相對運動的高同軸度，防止擦傷電鍍內套，使管道運行狀態下的密封   可靠、耐久。

注填自維護式旋轉補償器（膨脹節，伸縮節）：由旋轉內筒、填料壓蓋、導向定心環、緊固法蘭、彈簧法蘭、彈簧、成型柔性石墨密封填料、密封壓環、密封座外殼、端接管、螺栓、螺母構成。

結構材質

	部位 Part
	法蘭連接式	接管連接式
	法蘭 Flange
	端接管 The takeover
	波紋管 Corrugated pipe
	拉管 Drawn tube
補償器產品套筒部位鍍鉻的重要性： 補償器主要有套筒(芯管)，外殼，密封材料等組成。用于補償管道的軸向伸縮及任意角度的軸向轉動。具有體積小補償量大的特點適用于熱水、蒸氣、 油脂類介質，通過滑動套筒對外套筒的滑移運動，達到熱膨脹的補償。 補償器鍍鉻可以大大提高產品的整體性能，并在運行現場發生泄漏時可由壓注槍進行填料密封。套筒補償器主密封材料為柔性石墨材料。對芯管（內套 管）和外殼無腐蝕。密封材料與芯管表面的摩擦系數≤0。15；密封性能良好，在適用的壓力、溫度工作及壓力試驗時無滲漏。套筒補償器產品為保證密封 材料壽命，其結合面要有工藝處理措施。為提高導向性能和安全性，應有次密封結構設計，其結合面要有鍍硬鉻處理措施，鍍層厚度不小于0。1mm或采用不 銹鋼結構。 注填式旋轉補償器，它由旋轉筒、壓蓋法蘭、彈簧、緊固法蘭、導向滑圈、填料、擋環、限位環、外套管、變徑管、螺桿、螺母構成。緊固法蘭、彈簧、壓蓋法蘭與外套管法蘭之間用螺栓把緊，它們與旋轉筒之間分別用導向滑圈進行徑向旋轉以便有利于旋轉筒的轉動。

技術條件

適用溫度℃Applicable Temperature	-60℃~+100℃（特殊可達-194℃～+400℃）-20℃~+100℃(-194℃～+400℃ under special conditions)
適用介質Applicable Medium
	本產品常用金屬波紋管為304材質不銹鋼波紋管、我們也可加工黃銅波紋管、錫青銅波紋管、鈹青銅波紋管。

規格參數

適用管路

給水行業-補償器應用	火電工程-補償器應用	水泥廠-補償器應用	排水-補償器應用	水力發電-補償器應用
化工行業-補償器應用	消防-補償器應用	污水處理廠-補償器應用	石油開采-補償器應用	天然氣管道-補償器應用

施工細節

波紋管管坯下料     下料方法：剪板
    下料設備：剪板機，其特點是在3M長度內直線度誤差小于0.1mm，能充分保證薄壁焊接時需要的對接精度。

波紋管管坯縱縫焊
    焊接方法：自動氬弧焊，采用氬氣和氮?dú)饣旌蠚怏w保護焊。
    焊接設備：縱縫焊機2臺，焊機具有自動電弧跟蹤系統，自動送焊絲系統，焊接性能穩定，質量可靠。
    焊縫檢查
    檢查方法：X射線檢查（RT）、超聲波檢查、液體滲透檢查（PT）等。

波紋管成形
    成形方法：液壓成形，機械成形，滾壓成型。
    成形設備：擁有4400×4400mm的大平面液壓成形機，可成型Φ4000mm以下的波紋管；擁有超大平面、組合式液壓設備的生產技術，可成型Φ12000mm以下的波紋管。擁有機械漲形設備，滾壓成型設備，成形直徑Φ100㎜~Φ8000㎜。


產品檢驗

    焊縫檢查
    檢查方法：X射線檢查（RT）、超聲波檢查、液體滲透檢查（PT）等。
    檢測設備：射線檢測機，超聲波檢測機等。

    產品型式試驗
    方法：產品在額定位移下，進行疲勞試驗，測試產品的疲勞壽命，還可同時完成產品的剛度測試。
    設備：有負荷軸向疲勞試驗機、無負荷軸向疲勞試驗機、有負荷角向疲勞試驗機、有負荷橫向疲勞試驗機。

    產品氣密性檢查和強度試驗
    方法：采用壓縮空氣進行氣密性檢查：用低氧水作介質進行強度試驗。氣密性試驗壓力為設計壓力的1.15倍，強度試驗壓力為設計壓力的1.5倍。
    檢測設備：氣壓試驗機、水壓試驗機、真空試驗機、氦質譜檢漏儀。

分析和設計實踐

我們的分析和設計實踐包括：

有限元分析（FEA）

管道應力分析

電腦輔助設計

3D建模
我們使用先進的分析和計算軟件來設計管道系統，并選擇合適的補償器，以便在需要時提供完整的管道應力分析。

借助我們的3D機械CAD軟件，我們的工程師可以在建造補償器之前，按照他們在現實世界中遇到的相同條件設計補償器。這是一個設計驗證工具，可以幫助我們的工程師在設計周期的早期和實際條件下對設計進行測試。這使我們提高了設計質量和制造效率，同時減少了上市時間，成本和材料浪費。
