平面（FF）和凸面（RF）盲法蘭的區別（附參考圖片）
常見的兩種類型是平面（FF）和凸面（RF）盲法蘭。
平面法蘭在整個表面上完全光滑且水平。凸面法蘭有一個稍微抬高的中間區域，在法蘭表面上形成兩個層次。一些盲法蘭需要在中心有一個 1/2" 或 3/4" FNPT 螺紋孔或 SW 孔。
盲法蘭基本上是一種沒有輪轂或鉆孔中心的法蘭。
盲法蘭是用于密封管道系統末端或壓力容器開口的實心圓盤。
它們通常用于測試通過管道或容器的氣體或液體的流量，此外還可以方便地進入管道，以防必須在管道內進行工作。與普通法蘭類似，盲法蘭在周邊有安裝孔，并且墊圈密封環加工成配合表面。
盲法蘭規格：
| 標準 | 類型 | 班級 | 尺寸 |
| ASME B16.5 | WN/LWN/SO/盲/搭接 | 150#-2500# | 1/2"-24"(盲法蘭除外 2500lb 1/2"-12") |
| ASME B16.47 系列 A | WN/盲法蘭 | 150# -900# | 22"-48"(900#除外尺寸：26"-48") |
| ASME B16.47 B 系列 | WN/盲法蘭 | 75#-300# | 26"-48" |
| 400# 600# 900# | 26"-36" | ||
| DIN2527 | 盲法蘭 | PN6-PN100 | DN10-DN1000 |
| EN1092-1:2002 | 用于焊接的板法蘭/帶焊接板環的松板法蘭或用于搭接管端/盲法蘭/WN 法蘭 | PN2.5-PN100 | DN10-DN4000 |
| 密封面 | 射頻 FF RTJ TF GF LF LM | ||
| 法蘭面處理 | 原廠飾面/螺旋鋸齒形/同心鋸齒形/光滑飾面（Ra 3.2 和 6.3 微米） | ||
| 125-250 AARH（稱為光面） | |||
| 250-500 AARH（稱為庫存完成） | |||

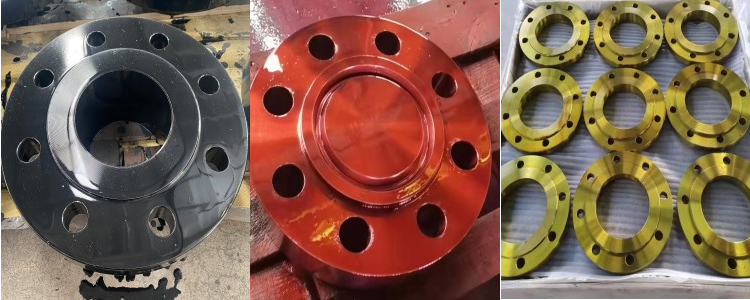

| 涂層 | 清漆、黃漆、防銹油、鍍鋅等 | ||
盲法蘭材料等級：
| 碳素鋼 | ASTM /ASME A/SA105(N), A350 LF2/LF3, A694 F52, F56, F60, F65, F70 |
| 合金鋼 | ASTM/ASME A/SA 182 F5、F9、F11、F22、F91 |
| 不銹鋼 | ASTM/ASME A/SA 182 F304、304L、304H、310H、316、316H、316L、 316Ti、317、317L、321、321H、347、347H、904L |
| 雙工和 超級雙工 | ASTM/ASME A/SA 182 F44、F45、F51、F53、F55、F60、F61、 S31803、S32205、S32550、S31254、SMO254、S32750、S32760、S32950 |
| 鎳合金鋼 | ASTM/ASME B/SB 564 UNS N02200(鎳 200)、UNS N04400、(MONEL 400)、 UNS N08825(INCOLOY 825)、UNS N06600(INCONEL 600)、 UNS N06601(INCONEL 601)、UNS N06625(INCONEL 625)、 UNS N10276(哈氏合金 C276) |
| ASTM/ASME B/SB160 UNS N02201（鎳 201），ASTM B/SB472 UNS N08020（合金 20） | |
| 銅合金 | ASTM/ASME B/SB151 UNS N07060, 71500, C70600(CuNi 90/10), C71500(CuNi 70/30) |
| 鈦 | ASTM/ASME B/SB381 2 級、5 級、7 級 |
