補償器橡膠接頭法蘭是什么？

橡膠接頭法蘭也就是法蘭該產品名詞源于英文Flange諧音。法蘭是管道系統的一種連接方法，用于連接管子、閥門、泵和其他管道設備。其優點在于為管道清掃、檢查或者管路調整提供了方便。法蘭通常采用焊接或者螺紋連接。法蘭接頭通常由兩片法蘭和螺栓及墊片組成一個密封副。



法蘭類型

石化行業通用法蘭包括：對焊法蘭，帶頸平焊法蘭，承插焊法蘭，松套法蘭，螺紋法蘭和法蘭蓋。除通用法蘭外，還有一些異型法蘭，比如：孔板法蘭，長頸對焊法蘭，擴徑法蘭和縮徑法蘭。



法蘭材質

管法蘭可由不同的材質制造，例如：不銹鋼，鑄鐵，鋁，黃銅，青銅，塑料等等。最常用的法蘭材料是帶有機加工面的鍛制碳鋼材料。另外，類似于管件和管道，基于特殊的使用目的，有時法蘭也需要內襯和法蘭本體完全不同的材料，稱為“內襯法蘭”。法蘭的選材，通常取決于管子的選材。大多數情況下，法蘭和管道材質相同。



國際上有兩大法蘭體系，即歐洲法蘭體系和美洲法蘭體系。歐洲法蘭體系以EN1092為代表，美洲體系法蘭以ASME B16.5 為代表。兩大體系的法蘭尺寸完全不相同，不能通用。石化行業法蘭選用多以美洲體系法蘭即ASME B16.5為多。



法蘭尺寸

依據ASME B16.5制造的每件法蘭都有一組標準數據。當繪圖員、填表人和管道工長有如下表述時：對焊法蘭，NPS 6， Class150，Sch40，ASME B16.5，則該法蘭具有如下圖所示的數據。



如果訂購法蘭，供應商需要明確法蘭的材質。例如： ASTM  A105 屬于鍛制碳鋼材料，A182屬于鍛制不銹鋼材料。



因此，訂購法蘭必須明確法蘭的尺寸標準和材質標準兩個標準。



Welding Neck flange NPS 6, Class 150, Schedule 40, ASME B16.5 / ASTM A105





該法蘭有8個螺栓孔，焊接坡口的度數是37.5°。所有尺寸的單位是毫米。突面（RF）則不必標出，因?yàn)榘凑誂SME B16.5，標準的交貨法蘭都需要帶有一個突面。僅有密封面是特殊形式時，比如環連接面（RTJ）、全平面（FF），則需要在圖紙標出具體數據。



栓接法蘭接頭

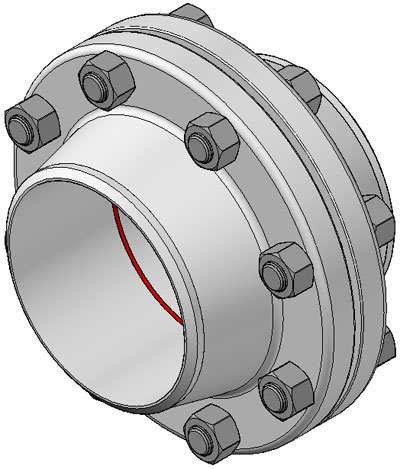

栓接法蘭接頭是一個受多種因素影響的混合式結合（法蘭，螺栓，步驟，溫度，壓力，介質），這些因素共同作用又相互影響。典型的栓接法蘭接頭如下圖：



法蘭接頭和焊接接頭的對比

沒有相關標準和規范對是否采用法蘭接頭做出規定。在新建的工廠，通常使用最小的法蘭接頭數量，因?yàn)楹附咏宇^連接兩個管道只需要一個焊縫。相比法蘭接頭，節省了兩片法蘭、為數不少的螺栓、一個密封墊片、第二道焊縫和第二道焊縫的無損檢測費用。

法蘭接頭的其他缺點：

• 1. 法蘭接頭會泄漏（有人宣稱法蘭接頭不可能100%的避免泄漏）。

• 2. 法蘭接頭需要更大的安裝空間。

• 3. 帶有法蘭接頭管道系統的絕緣保溫會更昂貴。

然而，法蘭接頭具體明顯的優點，比如：

1. 一條新的管線可能包括多重分支，可從工廠預制。

2.  這些預制的分支可以在工地現場組裝而不需要焊接。

3. 現場的無損檢測已經在工廠預制過程中完成。

4. 現場的除銹和噴漆已經在工廠預制過程中完成（僅僅現場安裝過程中碰傷的漆面需要修復）。

---
